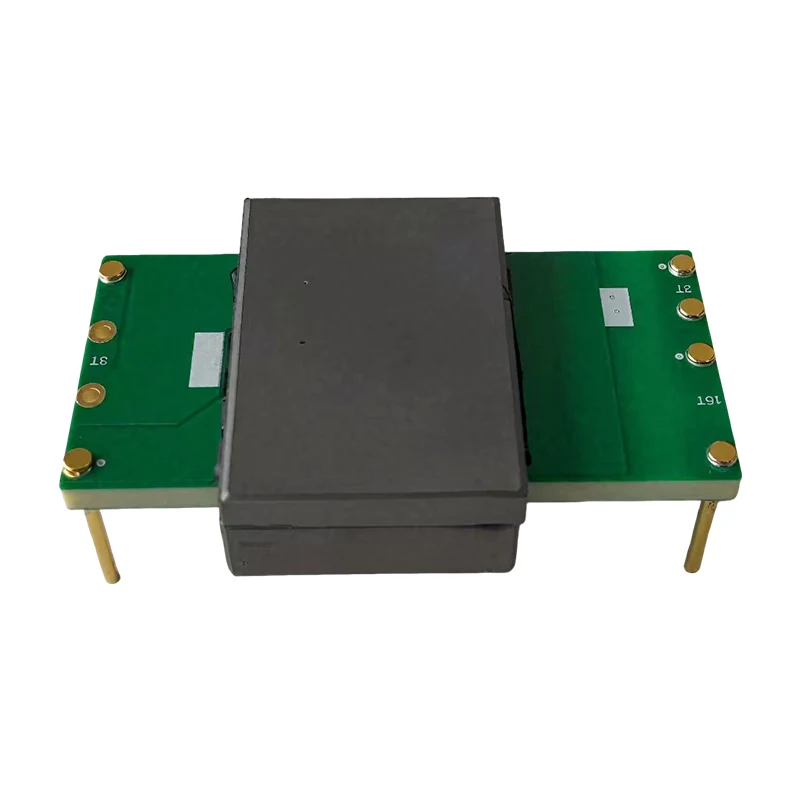

EKcraft Planar Transformer menawarkan perkhidmatan pengeluaran, pembuatan dan pembekalan profesional kepada pasaran global. Pengubah ini adalah jenis pengubah baharu yang menggunakan papan litar bercetak (PCB) berbilang lapisan atau kepingan kuprum rata sebagai belitan. Ia mempunyai saiz yang kecil, ringan, kecekapan tinggi dan kenaikan suhu rendah.Kami menawarkan pesanan pukal dan menikmati harga bekalan terus kilang. Hubungi kami sekarang untuk sebut harga.
Transformer planar ini mempunyai belitannya terukir atau ditekan pada PCB (papan litar bercetak), digabungkan dengan teras ferit rata, yang memendekkan panjang laluan magnet dengan ketara, mengurangkan kehilangan kuprum dan kehilangan besi. Transformer planar ini menggunakan reka bentuk yang diratakan, dengan volum 1/3 hingga 1/5 daripada transformer tradisional, dan beratnya dikurangkan lebih daripada 50%, sesuai untuk ruang dalaman kecil peralatan. Penggulungan pengubah satah adalah kerajang tembaga yang lebar dan nipis, yang meningkatkan luas permukaan dengan berkesan dan mengurangkan pengaruh kesan kulit, menjadikannya sangat sesuai untuk bekalan kuasa pensuisan frekuensi tinggi (beratus-ratus kHz hingga MHz). Transformer planar ini boleh memenuhi usaha teknologi elektronik kuasa moden untuk frekuensi tinggi, kecekapan tinggi dan ketumpatan kuasa tinggi.
|
Kelebihan Prestasi |
Ketumpatan kuasa tinggi |
|
Kelebihan Bahan |
Kebolehpercayaan yang tinggi dan konsistensi yang tinggi |
|
Kelebihan Struktur |
Reka bentuk rata, mudah untuk disepadukan |
|
Berfungsi Kelebihan |
Kecekapan tinggi dan ciri frekuensi tinggi yang sangat baik |
Ia digunakan pada suis rangkaian, penghala, penyesuai kuasa komputer notebook, TV LCD, penyongsang fotovoltaik, pemacu motor industri, dsb.
|
Julat Kuasa |
10W-5000W |
|
Voltan Input dan Output |
Input 5V-400V, Output 1.8V-220V |
|
Kekerapan Operasi |
20KHz-2MHz |
|
Kecekapan |
90%-98% (Muatan Penuh) |
|
Kenaikan Suhu |
Pada beban penuh≤40℃（Suhu persekitaran 25℃） |
|
Gred Penebat |
Kelas B（130℃）、Kelas H（180℃） |
|
Voltan Pengasingan |
1kV–10kV（rms） |
Jenis lain selain yang disenaraikan di atas boleh dihasilkan mengikut keperluan pelanggan.
